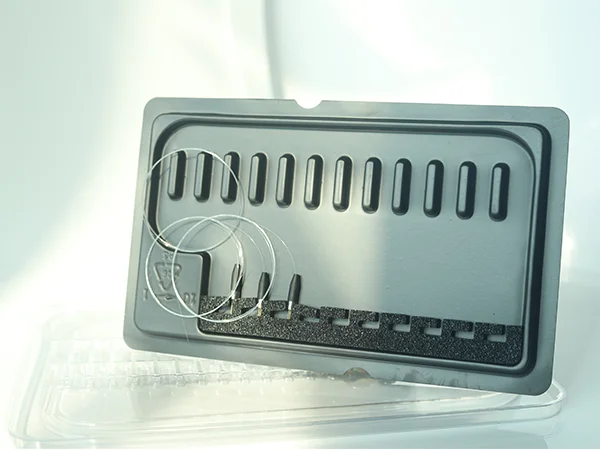

Mida peaksite teadma elektroonika antistaatilise termoplasti pakendi kohta?

Mida peab ESD pakend kontrollima?

Elektroonikapakend on osa komponendi ümber käitlemissüsteemist. Kui see komponent on elektrostaatiliste sündmuste suhtes tundlik, peab salv lisaks füüsilisele korraldusele pakkuma ka prognoositavat elektrilist käitumist. Seetõttu tuleks ESD-pakendeid täpsustada pigem mõõdetava materjali ja pinna omaduste kui ainult välimuse järgi.

Staatiline laeng võib tekkida erinevate materjalide kokkupuutel ja eraldumisel, käitlemisel liikumisel, hõõrdumisel ja muudel tavalistel tootmistoimingutel. Tundlik komponent võib enne lõplikku kokkupanekut läbida palju etappe, nii et pakendit saab mitu korda avada, teisaldada, virnastada ja uuesti kasutada. Iga etapp loob võimalused kontrollimatuteks elektrostaatilisteks tingimusteks, kui pakend ei ole asjakohaselt kujundatud.

Pakendi struktuur mõjutab ka toote liikumist. Spetsiaalsete õõnsustega salv hoiab üksikud komponendid lahus ja vähendab naaberosade vahelist tarbetut kontakti. Pistikute, andurite, PCB-dega seotud komponentide ja muude täppistoodete puhul võib kontrollitud positsioneerimine muuta käsitsi ja tootmisliinide käsitsemise korrapärasemaks.

Tõhus elektrooniline pakend ühendab elektrostaatilise juhtimise füüsilise korraldusega. Kumbagi funktsiooni ei tohiks käsitleda eraldiseisva funktsioonina.

Samuti on oluline mõista, et mitte kõigil elektroonilistel komponentidel ei ole sama tundlikkus või käsitsemisnõue. Pooljuhtpaketid, pistikud, andurid, optilised moodulid ja kokkupandud trükkplaadid võivad erineda kaalu, kuju, avatud pindade ja protsessikeskkonna poolest. Seetõttu tuleks pakendamine välja töötada tegeliku toote ümber, mitte tugineda ühele universaalsele aluse struktuurile.

• Määratletud ESD käitumine:elektrilised omadused tuleks täpsustada vastavalt komponendi ja protsessi nõuetele.
• Stabiilne positsioneerimine:üksikud õõnsused võivad piirata soovimatut liikumist käsitsemise ajal.
• Sobiv struktuur:seina paksus, sügavus ja geomeetria peaksid vastama füüsilisele tootele.
• Protsessi ühilduvus:algusest peale tuleks kaaluda virnastamist, pesastamist, kontrollimist ja liinipoolset käitlemist.

Millised termoplastid sobivad erinevatele ESD-rakendustele?

Termoplastiline valik mõjutab rohkem kui elektrilist käitumist. See määrab ka jäikuse, löögikindluse, painduvuse, läbipaistvuse, temperatuurikäitumise, välimuse ja vormimisomadused. Elektrooniliste kandikute puhul tuleb neid omadusi vaadelda koos, sest materjal, millel on üks soovitav omadus, võib tuua kaasa piiranguid mõnes teises valdkonnas.

PP korduvaks käsitsemiseks

PP on kasulik, kui kandik vajab paindeväsimuskindluse, kukkumiskindluse ja temperatuurikindluse kombinatsiooni. Need omadused on olulised rakendustes, kus salve saab korduvalt laadida, teisaldada, virnastada või tootmispiirkonda tagastada.

SMT-keskkonnad võivad hõlmata sagedast käitlemist ja organiseeritud liikumist protsessietappide vahel. Võib kaaluda PP-põhist struktuuri, kui pakend peab taluma korduvat kasutamist, säilitades samal ajal kindlaksmääratud elektrostaatilised omadused.

PET läbipaistvuse ja jäikuse tagamiseks

PET tagab suure läbipaistvuse ja hea kõvaduse, muutes selle kasulikuks seal, kus komponentide kontroll ja toote nähtavus on olulised. Läbipaistev salv hõlbustab operaatoritel komponentide paigutuse tuvastamist, ilma et nad iga elementi oma kohalt eemaldaksid.

Nähtavus võib toetada ka kontrollile orienteeritud töövooge. Kui pakendamiskontseptsioon võimaldab operaatoritel toodet otse näha, võib kandik pakkuda organiseeritust, säilitades samal ajal komponendi selge ülevaate.

PS üldiste kandikustruktuuride jaoks

PS on suhteliselt habras ja selle läbipaistvus on mõnevõrra väiksem kui PET. Sellegipoolest võib seda kaaluda üldotstarbeliste elektroonikakomponentide ringlusaluste puhul, mille üldine struktuur ja käsitsemiskeskkond vastavad selle omadustele.

Õige valiku aluseks ei tohiks olla ainult materjali nimi. Valikut mõjutavad komponentide tegelik kaal, õõnsuse mõõtmed, eeldatav mõju, temperatuuritingimused, läbipaistvuse nõue ja kavandatud käsitsemissagedus.

Praktikas peaks elektriline jõudlus jääma seotuks mehaanilise jõudlusega. Kandikul võib olla soovitud takistuse vahemik, kuid see võib siiski tootega halvasti sobida, kui selle kuju, painduvus või temperatuurikäitumine ei vasta käsitsemiskeskkonnale.

Kuidas tuleks määrata pinnatakistus?

Pinnatakistus on ESD-pakendite üks keskseid tehnilisi parameetreid, kuna see annab mõõdetava viisi pakkematerjali elektrilise käitumise kirjeldamiseks. Sihtvahemik tuleks valida vastavalt komponendi ESD nõuetele ja ümbritsevale käsitsemiskeskkonnale.

Kohandatud pakkimisprogramm võib määrata pinnatakistuse vahemikus 1,0 × 10⁴Ω kuni 1,0 × 10¹¹Ω. See vahemik hõlmab mitmeid elektrostaatilise juhtimise nõudeid, kuid laia vahemiku olemasolu ei tähenda, et üks väärtus oleks automaatselt sobiv iga rakenduse jaoks.

Erinevatel elektroonikaseadmete tootmiskeskkondadel võivad olla erinevad nõuded laengu juhtimisele, materjali käitlemisele ja protsesside integreerimisele. Komponentide üldiseks ringluseks kasutataval alusel võib olla erinev tehniline kirjeldus kui kandikul, mida kasutatakse katmata juhtiva struktuuriga komponentide tundlikuks kontrolliks, automatiseeritud käsitsemiseks või pakendamiseks.

Alustage komponendinõudest

Esimene küsimus peaks olema, millisel tasemel ESD juhtimist komponent ja käsitsemisprotsess nõuavad. Pakendi spetsifikatsioon tuleks seejärel välja töötada selle nõude põhjal, mitte valida elektrilist väärtust lihtsalt seetõttu, et seda kasutatakse tavaliselt.

Kaaluge täielikku pakkimissüsteemi

Kandik on vaid üks pakendikeskkonna element. Väliskarbid, pehmendusmaterjalid, separaatorid, tööpinnad, käsitsemisseadmed ja muud pakendikomponendid võivad samuti mõjutada toodet ümbritsevaid elektrostaatilisi tingimusi.

See muudab süsteemitasandi mõtlemise oluliseks. Kontrollitud takistuskarakteristikuga kandik tuleks siiski integreerida käitlemisprotsessi, mis tunneb ära ümbritsevate materjalide ja seadmete elektrilise käitumise.

Ühendage takistus geomeetriaga

Elektrilised spetsifikatsioonid ei tohiks põhjustada inseneride tähelepanuta jätmist füüsilisest kaitsest. Õõnsuse sügavus, seinavahe ja positsioneerimisstruktuur peavad kaitsma komponenti, säilitades samal ajal nõutava elektrostaatilise funktsiooni.

• Määratlege nõutav takistuse vahemik:siduda sihtväärtus tegeliku ESD kaitsenõudega.
• Hoidke komponenti kontrollitud asendis:kasutage vajadusel õõnsusi ja asukoha määramise funktsioone.
• Vaadake üle kogu käitlemiskeskkond:kaaluge teisi materjale ja seadmeid, mis salvega suhtlevad.
• Kontrollige valmistoodet:kasutage sobivaid takistuse testimise seadmeid, et kontrollida, kas kindlaksmääratud elektrilised omadused on saavutatud.

Mõõdetav spetsifikatsioon hõlbustab ka suhtlemist pakendidisainerite, komponentide tootjate ja tootmismeeskondade vahel. Selle asemel, et kirjeldada salve ainult antistaatilisena, saab projekt tuvastada kavandatud takistusvahemiku ja selle saavutamiseks vajaliku materjali konstruktsiooni.

Kuidas tuleks ESD-salve kujundada?

Elektriline juhtimine on vaid osa disainiprobleemist. Elektrooniline kandik peab ka komponenti kindlalt hoidma, võimaldama praktilist laadimist ja mahalaadimist, sobima käsitsemisseadmetega ja ühilduma virnastamis- või pesastamisnõuetega.

1. Määratlege toote ümbrik

Alustage komponendi täpsete mõõtmetega. Salvestage pikkus, laius, kõrgus, läbimõõt, väljaulatuvad osad, pistikute asukohad, tundlikud pinnad ja kõik alad, mis ei tohiks salvega kokku puutuda.

Ebakorrapäraste elektroonikasõlmede puhul võib kasulik disainiteave sisaldada mitut ristlõike mõõtmeid, mitte ühte üldmõõtu. See võib olla eriti oluline väljaulatuvate komponentidega pistikute, andurite ja PCB-koostude puhul.

2. Ehitage õõnsus toote ümber

Spetsiaalne õõnsus saab kontrollida iga osa asukohta, luues samal ajal naaberkomponentide vahel vahe. Õõnsuse geomeetria peaks tasakaalustama kinnipidamist ja ligipääsetavust. Liiga lahtine positsioneerimine võib võimaldada liikumist, samas kui liiga piirav geomeetria võib laadimise ja mahalaadimise raskendada.

3. Arvestage seina paksusega

Seina paksus mõjutab kandiku jäikust, kaalu ja vormimiskäitumist. Suured õõnsused ja sügavad struktuurid võivad vajada materjali jaotuse hoolikat kaalumist termovormimise ajal. Seetõttu tuleks paksust hinnata koos vormimissuuna ja lõpliku plaadi geomeetriaga.

4. Lisage virnastamis- või pesastamisfunktsioonid

Korduvkasutatavad elektroonilised kandikud tuleb laadimisel sageli virnastada ja tühjaks pesa panna. Need funktsioonid võivad vähendada ladustamise keerukust ja parandada käsitsemise tõhusust, kuid geomeetria tuleb kujundada nii, et virnastatud kandikud jääksid stabiilseks ja õõnsused ei segaks üksteist.

5. Kaitske tundlikke pindu

Komponentidel võivad olla katmata korpused, pistikud, läätsed, tihvtid või viimistletud pinnad, mis nõuavad kontrollitud kontakti. Vajadusel saab kandiku konfigureerida kaitsvate vahetükkidega või valitud polsterdusfunktsioonidega, et toode oleks toetatud ilma tarbetu pinnakontaktita.

6. Automatiseeritud käitlemise plaan

Elektroonikatehased võivad kandikuid liigutada käsitsi, kärude, konveierite või automatiseeritud käitlemisseadmetega. Salve struktuur peaks ühilduma kavandatud protsessiga, sealhulgas juurdepääsupunktide, virnastamiskõrguse, orientatsiooni ja laadimissuunaga.

Seetõttu on kõige usaldusväärsemad salve kujundused rakendusepõhised. Need ei tugine fikseeritud õõnsuse mustrile, kui tootel endal on ainulaadne kuju või eriline käsitsemisnõue.

Miks on termovormimine elektrooniliste kandikute jaoks kasulik?

Termovormimine on eriti kasulik, kui elektrooniline pakendamine nõuab kohandatud õõnsusi, suuri pindu, kumeraid kontuure või laia aluse mõõtmeid. Kuumutatud termoplastist lehte saab vormida tööriistade peale, et luua tootespetsiifiline struktuur, ilma et sunditaks iga rakendust väikesesse standardvormingusse.

See on elektroonika jaoks oluline, kuna komponentide pakend võib varieeruda väikestest üksikosadest kuni suuremate koostude ja mitmeosaliste süsteemideni. Üks salv võib vajada väikeste õõnsuste võre, samas kui teine ​​võib vajada sügavaid taskuid suuremate koostude jaoks.

Suureformaadiline võimalus

Termovormitud pakendeid saab toota kuni ligikaudu 1300 × 750 × 740 mm mõõtmetega, olenevalt aluse tegelikust struktuurist ja tootmisnõuetest. See lai vormimisvõime on kasulik, kui pakkesüsteem hõlmab suurt koostu või mitut tootetsooni.

Kohandatud õõnsuse paigutused

Termovormimine võimaldab kujundada õõnsuse mustrit ümber toote paigutuse. Üksikuid õõnsusi saab paigutada vastavalt komponentide mõõtmetele ja aluse üldist jalajälge saab kohandada olemasolevate transpordi- või ladustamisstruktuuridega.

Arengu paindlikkus

Elektroonilised tooted võivad arenduse käigus muutuda. Pistikute asukohti, korpuse mõõtmeid, PCB konfiguratsioone ja tarvikute paigutust võib kõik muuta. Paindlik termovormimise lähenemisviis võib toetada valitud arendusprojekte, kus on vaja kohandatud tööriistu ja laiaformaadilisi struktuure.

Materjali mitmekesisus

Termovormimisprotsessis võib kaaluda PP, PET, PS ja muid sobivaid termoplaste. See võimaldab hinnata koos aluse elektrilisi, mehaanilisi ja visuaalseid nõudeid.

Integreerimine pakendifunktsioonidega

Vormimiskontseptsioon võib hõlmata positsioneerimisalasid, virnastamisstruktuure, avasid ja muid funktsionaalseid detaile. Kui on vaja täiendavat pinnakaitset, saab valitud pehmendusmaterjale integreerida ka pakendi kujundusse.

Termovormimine on kõige kasulikum siis, kui pakendi geomeetria peab tootele täpselt järgima, selle asemel, et sundida keerukat komponenti üldisesse salvevormingusse.

Tootmisprotsess tuleks ikkagi valida vastavalt toote geomeetriale, nõutavale elektrilisele käitumisele, tootmiskogusele ja üldisele pakkimisstrateegiale. Termovormimine on pigem protsessivalik kui universaalne lahendus igale elektroonilisele pakendirakendusele.

Kus ESD-aluseid tavaliselt kasutatakse?

ESD-kontrolliga termovormitud kandikud toetavad paljusid elektroonika tootmise ja logistika etappe. Täpne struktuur sõltub sellest, kas pakend on mõeldud ladustamiseks, kontrollimiseks, tootmisliinil liikumiseks, käibeks või transportimiseks.

• Elektroonilised komponendid:konnektorid, andurid, PCB-ga seotud osad, pooljuhtkomponendid ja muud staatilise elektri suhtes tundlikud tooted saab paigutada spetsiaalsetesse õõnsustesse.
• PCB käsitlemine:trükkplaate ja elektroonikasõlmesid saab toetada ajutise ladustamise, teisaldamise ja tootmisliinil liikumise ajal.
• Täppiselektroonilised osad:üksikud õõnsused võivad aidata säilitada määratletud käsitsemisnõuetega komponentide organiseeritud positsioneerimist.
• SMT tootmine:korduvkasutatavad pöördalused võivad toetada korduvat liikumist tootmisetappide vahel, kui on vaja kontrollitud elektrostaatilist käitumist.
• Optoelektroonilised komponendid:pakendeid saab konfigureerida optilise side ja optoelektrooniliste sõlmede jaoks kindlaksmääratud ESD-tingimustega.
• Tööstuslikud elektroonikaseadmed:suuri komponente ja kooste saab korraldada ladustamiseks, sisetranspordiks ja kontrollitud käsitsemiseks.

Komponentide ülevaatus

Kontrollimisele orienteeritud pakend saab kasu organiseeritud positsioneerimisest ja selgest juurdepääsust komponendile. Kui läbipaistvus on oluline, võib PET-i kaaluda selliste struktuuride puhul, mis võimaldavad operaatoril toodet näha, kui see on salve sees.

SMT ja tootmisliini käive

Tootmiskeskkonnad võivad hõlmata korduvat salve liikumist protsessi etappide vahel. PP-d võib kaaluda, kui väsimuskindlus, löögikindlus ja temperatuurikäitumine vastavad korduva käsitsemise nõuetele.

PCB ja montaaži käsitsemine

Trükkplaatidel ja sõlmedel võivad olla suuremad mõõtmed ja haprad monteeritud omadused. Kandiku õõnsused peaksid seetõttu toetama plaati, puutumata kokku komponentidega, mis ei ole ette nähtud koormust kandma.

Optoelektrooniline pakend

Optilistel sidekomponentidel võib olla tundlikud pinnad ja täpsed mõõtmed. Nende pakendi struktuur peaks arvestama komponentide orientatsiooni, kontakttsoone, eraldamist ja vajalikke elektrostaatilisi omadusi.

Kuidas puhtus ja tootekaitse koos toimivad?

Elektroonikapakendid ei ole ainult ESD-juhtimisseade. Puhtus võib samuti olla oluline, eriti kui komponendid puutuvad tootmise ajal kokku tolmu, osakeste või pinnasaastega. Pakendi disain peaks seetõttu arvestama nii aluse elektrostaatilist käitumist kui ka füüsilist puhtust.

Puhas tootmiskeskkond võib aidata kontrollida tolmu nakkumist salve valmistamise ajal. Materjali käsitsemist, vormimist, kärpimist ja ladustamist tuleb hallata järjepidevalt, et valmis kandik sobiks ettenähtud elektroonikarakenduseks.

Kontrolli kontaktalasid

Mitte iga komponendi pind ei tohi pakendit võrdselt puudutada. Mõnel tootel on viimistletud kosmeetilised pinnad, katmata kontaktid, optilised pinnad või tundlikud eendid. Süvendite disain võib piirata tarbetut kontakti ja hoida õrnad alad konstruktsiooni servadest eemal.

Kasutage vajadusel kaitsevahetükke

Valitud pakendikujundused võivad sisaldada pehmendavaid materjale, näiteks käsna, kui on vaja täiendavat pehmet kontaktkihti. See lähenemisviis võib aidata vähendada pinnakontakti ja käsitsemisjälgi suurema välimuse või kontaktitundlikkusega toodete puhul.

Säilitage puhas käitlemise tava

Pakendi toimivust mõjutab see, mis toimub pärast tootmist ja ka tootmise ajal. Puhas ladustamine, kontrollitud laadimistavad ja asjakohased käsitsemisprotseduurid aitavad säilitada salve kavandatud seisukorda enne, kui see komponendini jõuab.

Kaaluge taaskasutamist

Korduvkasutatavad kandikud võivad läbida palju käsitsemistsükleid. Kui taaskasutamine on osa pakendamissüsteemist, tuleks disainimisel arvesse võtta väsimust, korduvat puhastamist, virnastamist ja korduvat laadimist. PP võib olla kasulik rakendustes, kus need omadused ühtivad nõutava elektrilise ja mehaanilise jõudlusega.

ISO-põhine kvaliteedijuhtimine võib pakkuda struktureeritud raamistikku protsesside juhtimiseks, samas kui kohaldatavat kolmanda osapoole testimist saab kasutada asjakohaste materjalide või toote omaduste hindamiseks vastavalt kliendi nõudmistele.

Millist teavet on vaja kohandatud arendamiseks?

Kohandatud kandikud töötavad kõige paremini, kui pakendi kujundus algab selge teabega toote ja käsitsemisprotsessi kohta. Mida täielikum on sisend, seda lihtsam on määrata õõnsuse geomeetriat, materjali suunda, takistusvahemikku ja aluse üldist struktuuri.

1. Määratlege toode.Esitage toote mõõtmed, üldine kuju, kriitilised väljaulatuvad osad ja kõik alad, mis peaksid jääma kontaktivabaks.
2. Määrake käitlemiskeskkond.Selgitage, kas salve kasutatakse ladustamiseks, käsitsi teisaldamiseks, tootmisliinil käitamiseks, kontrollimiseks, virnastamiseks või transportimiseks.
3. Määratlege ESD nõue.Märkige komponendi nõutav pinnatakistuse vahemik või kohaldatav pakkimisnõue.
4. Määratlege salve mõõtmed.Esitage soovitud kogupikkus, laius, kõrgus ja kõik transpordikonteinerite või tootmisseadmete poolt kehtestatud piirangud.
5. Määrake õõnsuse struktuur.Määrake õõnsuste arv, õõnsuse sügavus, vahekaugus, orientatsioon ja toote laadimise suund.
6. Määratlege lisafunktsioonid.Määrake vajaduse korral virnastamise, pesastamise, polsterduse, positsioneerimise funktsioonid, avad, siltide või logo nõuded.
7. Vaadake üle materjali suund.Võrrelge PP-d, PET-i ja PS-i rakenduse elektriliste, mehaaniliste, temperatuuri- ja välimusnõuetega.

Joonised ja mõõtmete andmed

Tehnilised joonised võivad anda täpset teavet kriitiliste mõõtmete, tolerantside ja komponentide liideste kohta. Mõõtmete spetsifikatsioonid on kasulikud ka siis, kui tootel on suhteliselt lihtne geomeetria.

Toote füüsiline teave

Füüsiline toode võib aidata selgitada ebakorrapäraseid kujundeid, tegelikke kontaktpindu, kõrguse üleminekuid ja väljaulatuvaid komponente, mida võib olla raske kirjeldada ainult põhimõõtmete kaudu. Eesmärk on mõista tegelikku pakendiümbrist enne õõnsuse kujunduse lõpetamist.

Pakkimisseadmed ja logistika

Alus peaks olema kujundatud ka tehases liikumisviisi järgi. Konteineri mõõtmed, virnastamiskõrgus, pesa sügavus, konveieri kliirens ja operaatori juurdepääs võivad kõik mõjutada lõplikku kuju.

Projekti spetsifikatsioon peaks seetõttu kirjeldama kandiku kogu teekonda laadimisest kuni ladustamiseni ja tootmisliinile üleviimiseni kuni viimase pakendamise või transportimiseni. See laiem vaade aitab vältida seda, et õõnsuse disain lahendab ainult protsessi ühe etapi.

Mida tuleks enne saatmist kontrollida?

Valmis elektroonilisi kandikuid tuleks kontrollida nii elektrilisest kui ka füüsilisest vaatenurgast. Kandik võib vastata kavandatud mõõtmetele, kuid ei suuda säilitada nõutavat takistuskarakteristikut, nagu ka see võib vastata takistuse vahemikule õõnsuse või virnastamise probleemide korral.

Elektriline kontrollimine

Määratud pinnatakistuse vahemikku saab kontrollida sobiva takistuse testimise seadmega. Kontrollimine tuleks läbi viia vastavalt kohaldatavale katsemeetodile ja pakendamisnõuetele.

Mõõtmete kinnitamine

Kriitilised mõõtmed tuleks mõõta kokkulepitud projekteerimisnõuete alusel. Erilist tähelepanu tuleks pöörata õõnsuse sügavusele, õõnsuse asukohale, aluse perimeetrile ja kõikidele funktsioonidele, mis on vahetult liidesed komponendi või välise käsitsemisseadmega.

Puhtuse kontroll

Valmis plaate tuleks kontrollida nähtava saastumise ja materjalijäätmete suhtes. See on eriti oluline elektroonikapakendite puhul, mille puhtus võib mõjutada käsitsemiskeskkonda.

Tootmise järjepidevus

Kvaliteedijuhtimine peaks hõlmama materjali sisestamist, vormimistingimusi, korrastamist, kontrolli ja valmistoote käitlemist. Korratav protsess on oluline, kuna nii aluse elektrilised kui ka füüsilised omadused peavad jääma ühtlaseks kogu tootmise vältel.

Vajadusel võivad toorained ja valmistooted läbida ka kohaldatava kolmanda osapoole testimise. Täpne testimisulatus tuleks määrata vastavalt kliendi tehnilistele nõuetele ja kavandatud elektroonikarakendusele.
