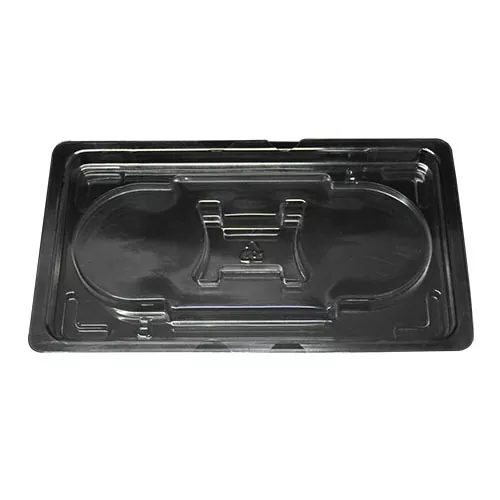

Antistaatiline termoplastist pakend elektroonilise pistiku jaoks

Shunxini tehase antistaatiline termoplastiline pakend elektroonilise konnektori jaoks on valmistatud PET/PS/PP lehtedest ja tagab püsiva staatilist elektrit hajutava jõudluse. Alus on saadaval antistaatilises, pooljuhtivas ja juhtivas klassis, mida saab paindlikult valida vastavalt erinevate elektrooniliste komponentide tundlikkusele. Vorme saab välja töötada konnektori 3D jooniste või füüsiliste näidiste põhjal, mille soone täpsus on ≤±0,1 mm täpseks positsioneerimiseks. Kandiku ümber on tugevdavad ribid ja positsioneerimisstruktuurid, mis võimaldavad stabiilselt virnastada rohkem kui 10 kihti. Välismõõtmeid, positsioneerimisavasid ja kokkupanemisvastaseid nurki saab kohandada.

Toote eelised

1. Saadaval on kolm antistaatilist klassi – antistaatiline aste (10⁹~10¹¹Ω) / pooljuhtivusaste (10⁶~10⁹Ω) / juhtivusaste (10³~10⁶Ω), mis on paindlikult valitud vastavalt komponendi tundlikkusele

2. Täpne positsioneerimine ±0,1 mm – soone tolerantsi saab reguleerida ±0,1 mm piires, hoides konnektorid kindlalt paigas, ilma et need loksuks, kukuks välja ega läheks ümber

3. Konnektorispetsiifiline kohandamine – spetsiaalseid positsioneerimispilusid saab kohandada tihvtide päiste, plaadivaheliste pistikute, ümmarguste pistikute ja muude konnektoritüüpide jaoks, et kohandada toote erineva kujuga.

4. Virnastatav disain – tugevdavad ribid ja positsioneerimisstruktuurid võimaldavad stabiilselt virnastada rohkem kui 10 kihti, samas kui pesastamine aitab säästa salvestusruumi

5. Ühildub automatiseeritud tootmisliinidega – välismõõtmeid, positsioneerimisavasid ja kokkupanemisvastaseid nurki saab kohandada, toetades MES-i vöötkoodi skannimist ja jälgitavust

6. Mitu materjalivalikut – PET (keskkonnasõbralik, väga läbipaistev ja sobib ekspordinõuetele järgimiseks), PS (ökonoomne), PP (temperatuuri- ja kemikaalikindel) ja muud materjalid

7. Paindlik pinnatöötlus – läbipaistev (visuaalseks kontrollimiseks) / must (juhtivuse või valgushäirete vähendamiseks) / flokeeritud (libisemis- ja kriimustuskaitseks)

Rakenduse stsenaariumid

1: elektrooniliste pistikute tootmine: tootmiskäive ja valmistoote pakendamine tihvtide päistele, tihvtide pistikupesadele, plaadi ja plaadi ühendustele, juhtmest plaadile pistikutele ja ringikujulistele pistikutele

2: SMT tootmistöökojad: komponentide tarnealused ja pistikute paigutus enne SMT kokkupanekut

3. pooljuhtide pakendamine ja testimine: konnektori komponentide antistaatiline käsitsemine ja transportimine kiibi tasemel pakendamise ja testimise ajal

4: autoelektroonika: autotööstuse pistikute ja juhtmestiku klemmide antistaatiline pakend ja logistikakäive

5: Tarbeelektroonika koost: komponentide etteandmine ja valmistoote pakendamine mobiiltelefonides, arvutites ja muudes elektroonikaseadmetes kasutatavate sisemiste pistikute jaoks

6. Meditsiinielektroonika: täppisühenduste antistaatiline pakendamine ja transportimine meditsiiniseadmetes

Tüüpilised tööstusharud: pistikute tootmine, SMT kokkupanek, pooljuhtide pakendamine ja testimine, autoelektroonika, olmeelektroonika kokkupanek, meditsiiniseadmed

KKK

K1: Mis vahe on antistaatilisel elektroonilisel konnektorialusel ja tavalisel termovormitud alusel?

V: Tavalised termovormitud kandikud on isolaatorid ja võivad kergesti koguda staatilisi laenguid ilma neid hajutamata. Seetõttu võib kokkupuude tundlike elektrooniliste komponentidega põhjustada elektrostaatilise laengu (ESD) kahjustusi. Antistaatilistel alustel kasutatakse materjalile lisatud juhtivaid täiteaineid või pinnale kantud antistaatilisi katteid, et säilitada pinnatakistus vahemikus 10⁶~10⁹Ω, võimaldades staatilistel laengutel kiiresti hajuda ja vähendada staatilise elektri kogunemise ohtu. See on elektrooniliste pistikute pakendite jaoks oluline kaitsemeede.

2. küsimus: kuidas on konnektorid salve sees kinnitatud? Kas nad liiguvad transpordi ajal?

V: Shunxini antistaatilised kandikud on vormitud vastavalt pistikute kujule, kusjuures soonte tolerantsid on ±0,1 mm. Tihvti päise toodetel kasutatakse tihvti aluse mõlema otsa kinnitamiseks piklikke pilusid; plaadi ja plaadi vahelised ühendused kasutavad lamedaid sooni, mis sobivad toote kontuuridega; ümmargused pistikud kasutavad korpuse hoidmiseks rõngakujulisi positsioneerimisstruktuure. Kui konnektorid on salve asetatud, jäävad need kindlalt paigale, ilma et need loksuks, kukuks välja ega läheks ümber.

K3: Kas antistaatiline jõudlus on püsiv või väheneb aja jooksul?

V: Shunxini antistaatilistel alustel kasutatakse lehtmaterjalile lisatud juhtivaid täiteaineid või püsivaid antistaatilisi katteid, et tagada pikaajaline antistaatilisus, mis tavaliselt ei vähene aja jooksul ega korduval kasutamisel. Siiski võib pikaajaline kokkupuude kõrge temperatuuriga või kõrge õhuniiskusega keskkonnas või korduv hõõrdumine põhjustada kergeid muutusi pinna jõudluses. Soovitatav on regulaarsed kohapealsed kontrollid.

Q4: Kas plaate saab kohandada automatiseeritud tootmisliinidele?

V: Jah. Shunxini antistaatiliste kandikute välismõõtmeid, positsioneerimisavasid ja kokkupanekuvastaseid nurki saab kohandada vastavalt kliendi automatiseeritud seadmetele. Kandikud tagavad suure mõõtmete täpsuse ja stabiilse jäikuse ning neid saab kohandada automatiseeritud toiminguteks, nagu SMT paigutusmasinad ja robotkäitlemine.
